Лабораторно-практическое занятие №2.
Внутренние и внешние устройства ПК.

На примере одного ПК рассматривается внутреннее устройство:

Системный блок
Рис. Системный блок

1. Корпус
2. Соединительные кабели(шлейфы)
3. Видеокарта(Видеоконтроллер)
4. Сетевая плата(Сетевой контроллер)
5. Материнская плата
6. Модуль(плата) ОЗУ типа DIMM
7. Монтажные винты
8. Отвертка
9. Флоппи-дисковод(Накопитель на гибких магнитных дисках)
10. Процессор с вентилятором
11. Винчестер(Накопитель на жестких магнитных дисках)
12. CD-ROM(Накопитель на оптических дисках)

Подробно разбирается устройство материнской платы:

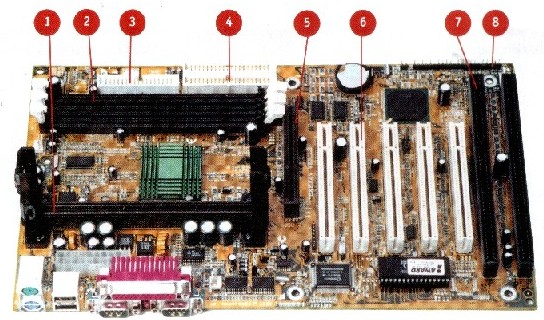

   Рис. Системная(материнская) плата

1. Слот для процессора
2. Слоты для ОЗУ(оперативной памяти)
3-4. Разъемы для IDE-устройств(жесткий диск, CD-ROM, флоппи-дисковод)
5. Слот для видеокарты AGP
6-7. PCi- и ISA-слоты(слоты расширения)
8. Набор контактов для соединения с кнопками и лампочками корпуса

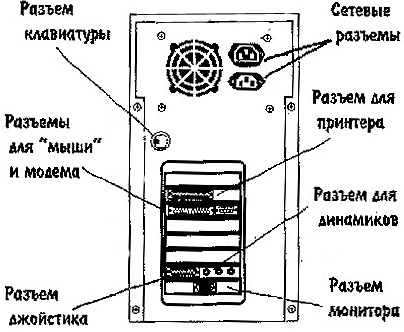

Затем подробно рассматривается подключение переферийных устройств к системному блоку, а также остальные разъемы задней панели системного блока.

Задания:

  1. Подсоединить все основные и некоторые переферийные устройства ПК.
  2. Что означают и как расшифровать следующие записи:
